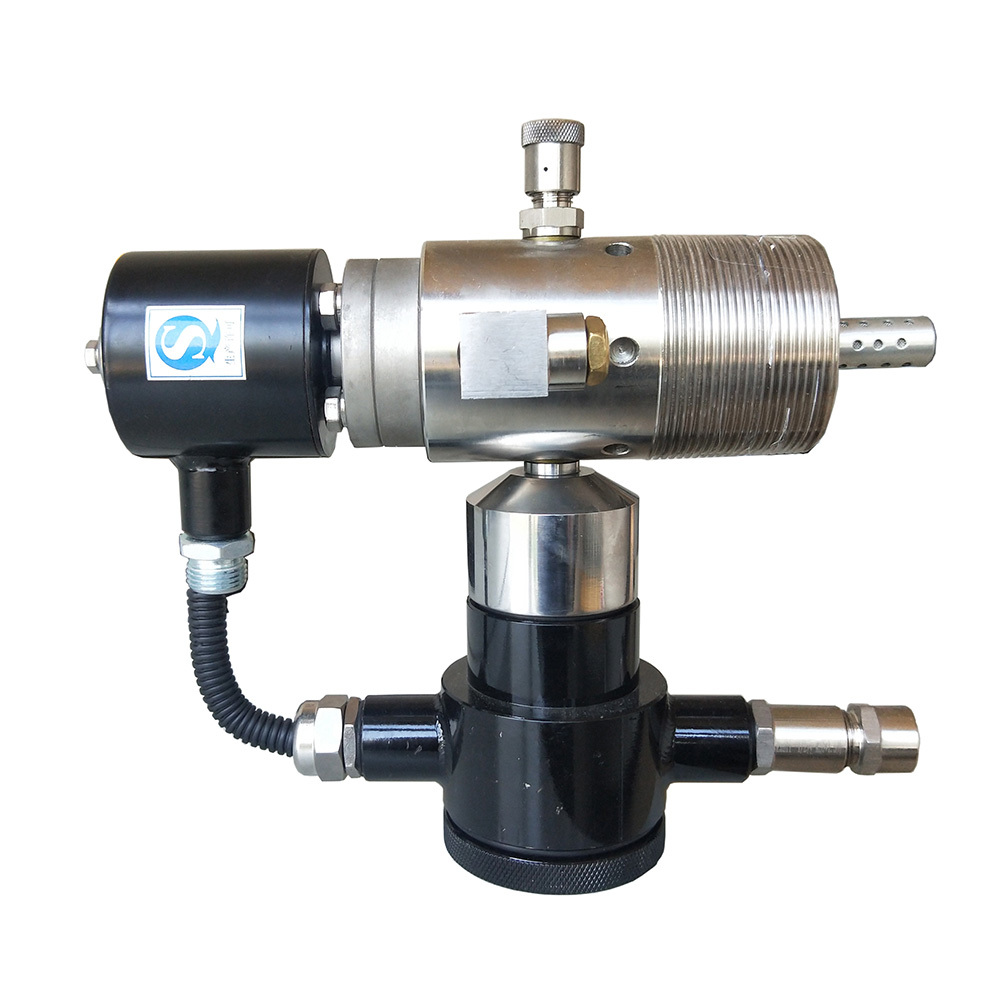

油井液面自动监测仪

               在抽油井正常生产过程中，测得的油套管环形空间中的液面深度叫动液面。动液面测试的目的是了解油井的液面高度。在油田的勘探开发过程中，连续实时监测液面动态数据，有助于分析地层的有关参数，为采油井制定下一步方案提供相关的指导，我厂生产的油井液面自动监测仪可为油田生产完善液面参数提供可靠保障。
工作原理
       油井动液面测试仪采用次声波回声测井的原理结合特殊滤波技术及低频模糊自动识别算法自动定位液面波及节箍波位置，从而实现液面深度测试。通过少量瞬间释放套管气，使油套环形空间井口处的气体产生膨胀冲击波，声波中的次声波分量沿环向井下传播，遇到接箍、音标、气液界面产生的反射声波作用在微声音换能器上，转换成电信号，电信号经放大、滤波、A/D转换等数字处理后呈现出能够识别的液面曲线。
产品类型
        产品可实现有压井、无压井等多种井况的连续液面深度在线监测；按安装方式，产品可分为移动式和固定式；按数据传输方式又可分为有线传输和无线传输两种形式。
功能特点
      Ø 可变间隔自动测试液面深度；
      Ø 可根据需求进行设置超限报警功能；
      Ø 可增加本地手持操作、套压超限自动释放功能；
      Ø 无压测试声源可选压缩空气及氮气瓶2种形式；
      Ø 可远程修改现场测试设备的各项测试参数；
      Ø 可通过手机、平板电脑、PC机随时随地浏览数据。
技术特点
      Ø 内置8段变间隔连续监测功能，可延伸扩展其他应用；
      Ø 采用独特的通道过滤技术，有效降低控制阀体阻塞漏气问题；
      Ø 多种数据远程传输方案，可满足各种四化建设的应用场景；
      Ø 可选配手持操控设备，实现本地实时查看设备运行状况；
      Ø 采用国内先进的一体式阀体连接技术，可实现高压监测要求 ;
      Ø 采用特殊滤波技术及低频模糊自动识别算法计算液面深度 ;
      Ø 根据井况不同可提供有压型、无压型及自适应型产品来满足不同井况。
主要技术指标
      Ø 测试深度：0m~3000m；
      Ø 测试精度：±2m/1000m；
      Ø 测试间隔：2min~6000min；
      Ø 设备耐压：0MPa~10MPa；
      Ø 间隔段数：8段；
      Ø 主体材质：2Cr13；
      Ø 设备供电：DC12V/1A；
      Ø 防爆等级：ExibⅡCT4；
      Ø 防护等级：IP65；
      Ø 连接螺纹：油管圆螺纹 。
